В целях достижения предельной экономичности автором был разработан сверхрегенеративный радиоприемник (рис. 6), потребляющий ток менее 0,5 мА от батареи напряжением 3 В, причем, если отказаться от УРЧ, ток снижается до 0,16 мА. В то же время чувствительность - около 1 мкВ.
Сигнал от антенны подается на эмиттер транзистора УРЧ VT1, включенного по схеме с общей базой. Поскольку его входное сопротивление невелико, и учитывая сопротивление резистора R1, получаем входное сопротивление приемника около 75 Ом, что позволяет использовать наружные антенны со снижением из коаксиального кабеля или ленточного УКВ кабеля с ферритовым трансформатором 300/75 Ом. Такая необходимость может возникнуть при удалении от радиостанций более 100 км. Конденсатор С1 небольшой емкости служит элементарным ФВЧ, ослабляя KB помехи. В лучших условиях приема годится любая суррогатная проволочная антенна.
Транзистор УРЧ работает при коллекторном напряжении, равном базовому, - около 0,5 В. Это стабилизирует режим и исключает необходимость налаживания. В коллекторную цепь включена катушка связи L1, намотанная на одном каркасе с контурной катушкой L2. Катушки содержат 3 витка провода ПЭЛШО 0,25 и 5,75 витка ПЭЛ 0,6 соответственно. Диаметр каркаса - 5,5 мм, расстояние между катушками - 2 мм. Отвод к общему проводу сделан от 2-го витка катушки L2, считая от вывода, соединенного с базой транзистора VT2. Для облегчения настройки каркас полезно оснастить подстроечником с резьбой М4 из магнитодиэлектрика или латуни. Другой вариант, облегчающий настройку, - заменить конденсатор С3 подстроечным, с изменением емкости от 6 до 25 или от 8 до 30 пф.
Конденсатор настройки С4 типа КПВ, он содержит одну роторную и две статорные пластины. Сверхрегенеративный каскад собран по уже описанной схеме (см. рис. 1) на транзисторе VT2. Режим работы подбирают подстроечным резистором R4,частота вспышек (суперизации) зависит от емкости конденсатора С5. На выходе каскада включен двухзвенный ФНЧ R6C6R7C7, ослабляющий колебания с частотой суперизации на входе УЗЧ, чтобы последний не перегружался ими.

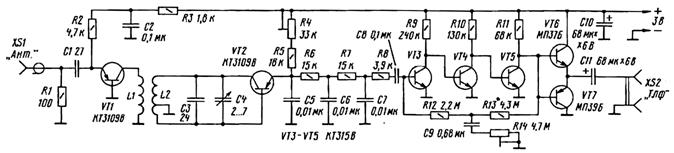

Рис. 6
Использованный сверхрегенеративный каскад отдает небольшое продетектированное напряжение и, как показала практика, требует двух каскадов усиления напряжения 34. В этом же приемнике транзисторы УЗЧ работают в режиме микротоков (обратите внимание на большие сопротивления нагрузочных резисторов), усиление их меньше, поэтому использовано три каскада усиления напряжения (транзисторы VT3-VT5) с непосредственной связью между ними. Каскады охвачены ООС через резисторы R12, R13, стабилизирующей их режим. По переменному току ООС ослаблена конденсатором С9. Резистор R14 позволяет регулировать в некоторых пределах усиление каскадов.
Выходной каскад собран по схеме двухтактного эмиттерного повторителя на комплементарных германиевых транзисторах VT6, VT7. Они работают без смещения, но искажения типа "ступенька" отсутствуют, во-первых, из-за низкого порогового напряжения германиевых полупроводниковых приборов (0,15 В вместо 0,5 В у кремниевых), а во-вторых, из-за того, что колебания с частотой суперизации все-таки немного проникают через ФНЧ в УЗЧ и как бы "размывают" ступеньку, действуя подобно ВЧ подмагничиванию в магнитофонах.
Достижение высокой экономичности приемника требует использования высокоомных головных телефонов сопротивлением не менее 1 кОм. Если же задачу получения предельной экономичности не ставить, целесообразно использовать более мощный оконечный УЗЧ.
Налаживание приемника начинают с УЗЧ. Подбором резистора R13 устанавливают напряжение на базах транзисторов VT6, VT7 равным половине напряжения питания (1,5 В). Убеждаются в отсутствии самовозбуждения при любом положении движка резистора R14 (желательно, с помощью осциллографа). Полезно подать на вход УЗЧ какой либо звуковой сигнал амплитудой не более нескольких милливольт и убедиться в отсутствии искажений и симметричности ограничения при перегрузке.
Подключив сверхрегенеративный каскад, регулировкой резистора R4 добиваются появления шума в телефонах (амплитуда шумового напряжения на выходе - около 0,3 В). Полезно сказать, что, кроме указанных на схеме, в УРЧ и сверхрегенеративном каскаде хорошо работают любые другие кремниевые высокочастотные транзисторы структуры р-n-р. Теперь можно уже попытаться принять радиостанции, связав антенну с контуром через конденсатор связи емкостью не более 1 пф или с помощью катушки связи. Далее подсоединяют УРЧ и подгоняют диапазон принимаемых частот, изменяя индуктивность катушки L2 и емкость конденсатора С3.
В заключение надо заметить, что подобный приемник, ввиду его высокой экономичности и чувствительности, может найти применение и в переговорных системах, и в устройствах охранной сигнализации. К сожалению, прием ЧМ на сверхрегенератор получается не самым оптимальным образом: работа на скате резонансной кривой уже гарантирует ухудшение отношения сигнал/шум на 6 дБ. Нелинейный режим сверхрегенератора тоже не слишком способствует высококачественному приему, тем не менее качество звука получилось неплохим.
|
